ZXK 高分辨率单侧远心镜头

型号规格

产品参数

型号	ZXK10-110CP-111V3
系列	ZXK
支持CCD尺寸(Φmm)	18.4(1.1")
放大倍率β(x)	1
物方工作距WD(mm)	110±2
像方F/#	7
像方MTF30(lp/mm)	130
物方景深DOF(mm)	±0.3@F7
像方畸变(% max)	0.06
物方远心度(° max)	0.06
镜头总长(mm)	152.6
镜头接口	C
是否同轴光	否
物方分辨率(μm)	4.7
数值孔径 NA	0.07125

尺寸图

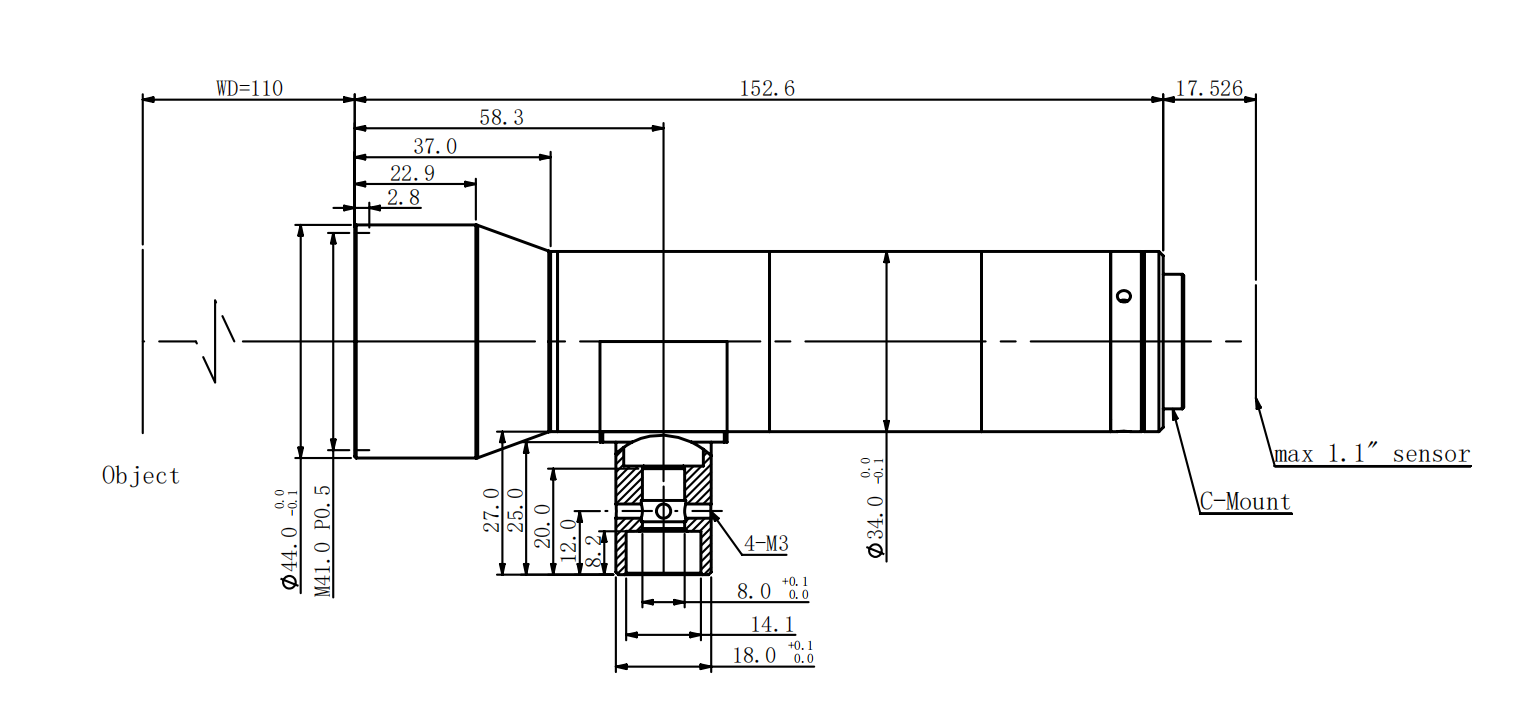

ZXK10-110CP-111V3 尺寸图

资料下载

打开参数表pdf 下载3D图
