ZXK075-115-111V3-G-SM

ZXK075-115-111V3-G-SM

咨询本系列

ZXK 高分辨率单侧远心镜头

型号规格

产品参数

型号	ZXK075-115-111V3-G-SM
系列	ZXK
支持CCD尺寸(Φmm)	18.4(1.1")
放大倍率β(x)	0.75
物方工作距WD(mm)	115
像方F/#	6.6-32
物方景深DOF(mm)	0.9-4.6
像方畸变(% max)	0.15
物方远心度(° max)	0.1
镜头总长(mm)	153.4
镜头接口	C
数值孔径 NA	0.0567-0.01171
是否同轴光	否
像方MTF30(lp/mm)	104
物方分辨率(μm)	5.9

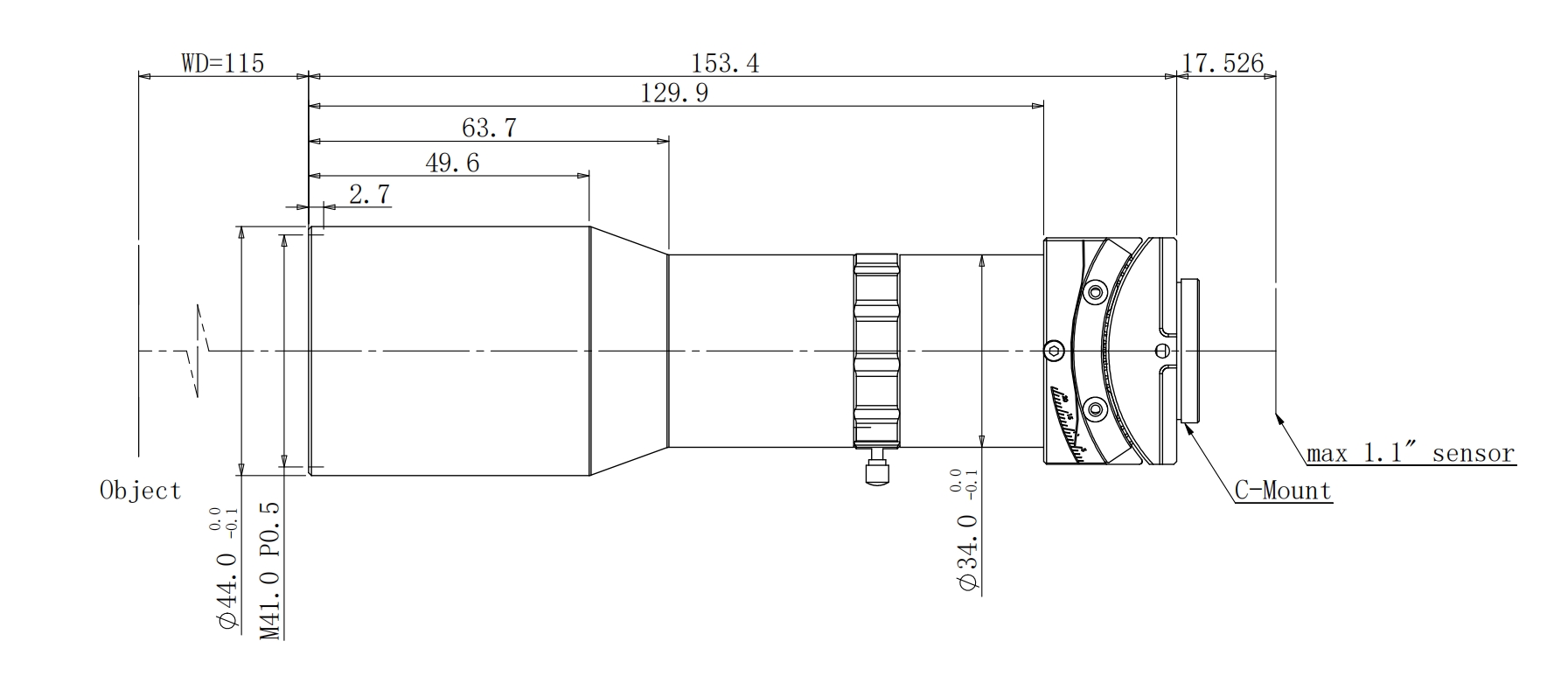

尺寸图

ZXK075-115-111V3-G-SM 尺寸图

资料下载

打开参数表pdf 下载3D图
