ZXK015-320-120-AL

ZXK015-320-120-AL

咨询本系列

ZXK 高分辨率单侧远心镜头

型号规格

产品参数

型号	ZXK015-320-120-AL
系列	ZXK
支持CCD尺寸(Φmm)	8(1/2")
放大倍率β(x)	0.15
物方工作距WD(mm)	320±3
像方F/#	7
像方MTF30(lp/mm)	>130
物方景深DOF(mm)	±12.4@F7
镜头总长(mm)	179.5
镜头接口	C
是否同轴光	否
像方畸变(% max)	<0.05
物方远心度(° max)	<0.1

尺寸图

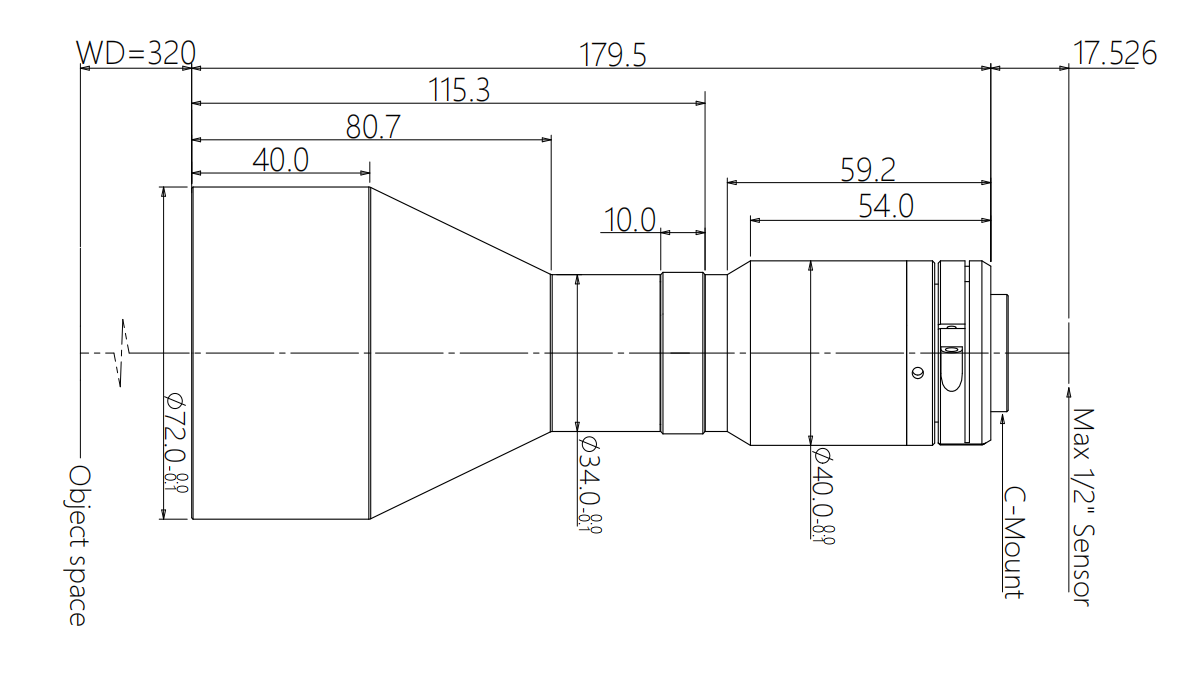

ZXK015-320-120-AL 尺寸图

资料下载

打开参数表pdf 下载3D图
