ZXCM71M-170-M58-AL

ZXCM71M-170-M58-AL

咨询本系列

ZXCM 高精度双侧远心镜头

型号规格

产品参数

型号	ZXCM71M-170-M58-AL
系列	ZXCM
支持CCD尺寸(Φmm)	39
放大倍率β(x)	0.229
物方工作距WD(mm)	318±5
像方F/#	6.5
物方景深DOF(mm)	±8.4@F11
镜头总长(mm)	489.1
镜头接口	M58
像方MTF30(lp/mm)	>125
像方畸变(% max)	<0.1
物方远心度(° max)	<0.1

尺寸图

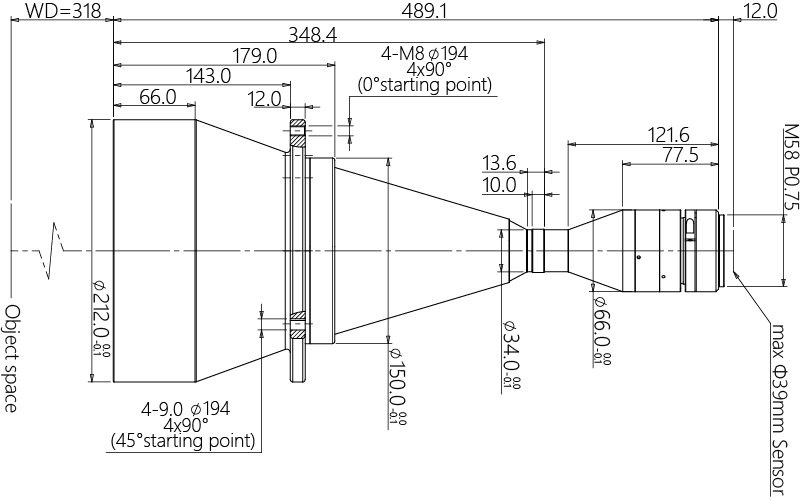

ZXCM71M-170-M58-AL 尺寸图

资料下载

打开参数表pdf 下载3D图
