ZXCM175-56-M58-AL

ZXCM175-56-M58-AL

咨询本系列

ZXCM 高精度双侧远心镜头

型号规格

产品参数

型号	ZXCM175-56-M58-AL
系列	ZXCM
支持CCD尺寸(Φmm)	29(1.75")
放大倍率β(x)	0.518
物方工作距WD(mm)	138±3
像方F/#	9.7
物方景深DOF(mm)	±3.0@F20
镜头总长(mm)	230.8
镜头接口	M58
像方MTF30(lp/mm)	>85
像方畸变(% max)	<0.1
物方远心度(° max)	<0.1

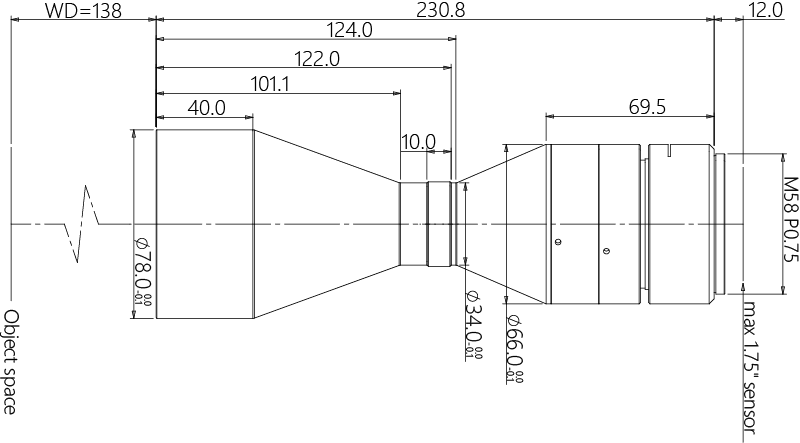

尺寸图

ZXCM175-56-M58-AL 尺寸图

资料下载

打开参数表pdf 下载3D图
