ZXCM16K-80H-AL

ZXCM16K-80H-AL

咨询本系列

ZXCM 高精度双侧远心镜头

型号规格

产品参数

型号	ZXCM16K-80H-AL
系列	ZXCM
支持CCD尺寸(Φmm)	59
放大倍率β(x)	0.738
物方工作距WD(mm)	228±4
像方F/#	9.9
物方景深DOF(mm)	±1.6@F22
镜头总长(mm)	340.0
镜头接口	M72
像方MTF30(lp/mm)	>85
像方畸变(% max)	<0.1
物方远心度(° max)	<0.1

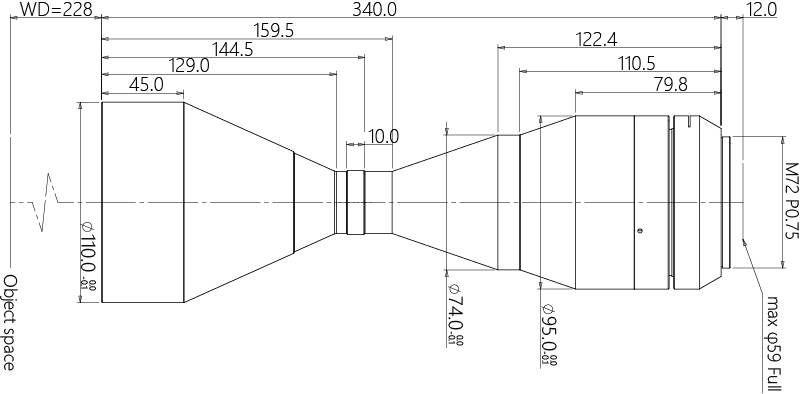

尺寸图

ZXCM16K-80H-AL 尺寸图

资料下载

打开参数表pdf 下载3D图
