ZXCM16K-150-AL

ZXCM16K-150-AL

咨询本系列

ZXCM 高精度双侧远心镜头

型号规格

产品参数

型号	ZXCM16K-150-AL
系列	ZXCM
支持CCD尺寸(Φmm)	59
放大倍率β(x)	0.393
物方工作距WD(mm)	300±5
像方F/#	19.8
物方景深DOF(mm)	±5.1@F20
镜头总长(mm)	482.0
镜头接口	M72
像方MTF30(lp/mm)	>45
像方畸变(% max)	<0.1
物方远心度(° max)	<0.1

尺寸图

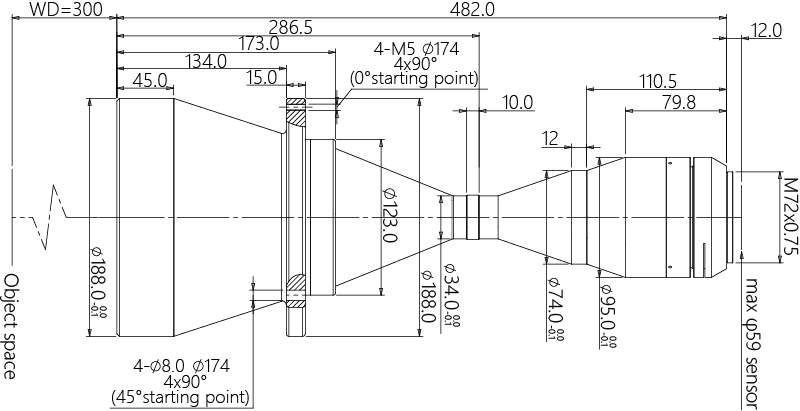

ZXCM16K-150-AL 尺寸图

资料下载

打开参数表pdf 下载3D图
