ZXCM110-170-AL

ZXCM110-170-AL

咨询本系列

ZXCM 高精度双侧远心镜头

型号规格

产品参数

型号	ZXCM110-170-AL
系列	ZXCM
支持CCD尺寸(Φmm)	16.6(1")
放大倍率β(x)	0.098
物方工作距WD(mm)	318±5
像方F/#	6.5
物方景深DOF(mm)	±66.6@F16
镜头总长(mm)	404.3
镜头接口	C
像方MTF30(lp/mm)	>140
像方畸变(% max)	<0.1
物方远心度(° max)	<0.1

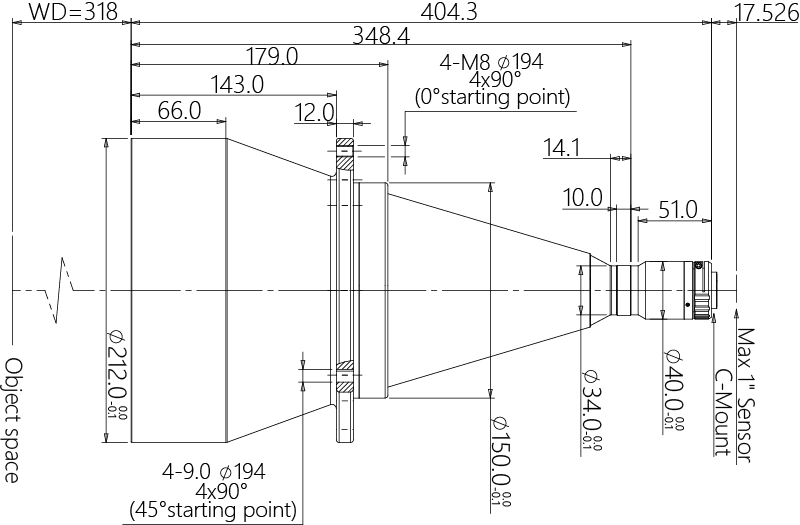

尺寸图

ZXCM110-170-AL 尺寸图

资料下载

打开参数表pdf 下载3D图
