ZXCA121-22.2CL-G

ZXCA121-22.2CL-G

咨询本系列

ZXCA 高特性双侧远心镜头

型号规格

产品参数

型号	ZXCA121-22.2CL-G
系列	ZXCA
支持CCD尺寸(Φmm)	20(1.2")
放大倍率β(x)	0.9
物方工作距WD(mm)	90
像方F/#	5-32
物方景深DOF(mm)	0.5-3.16
像方畸变(% max)	0.043
物方远心度(° max)	0.1
镜头总长(mm)	138.2
镜头接口	C
像方MTF30(lp/mm)	176-32
数值孔径 NA	0.0905-0.0141
物方分辨率(μm)	3.7-23.858

尺寸图

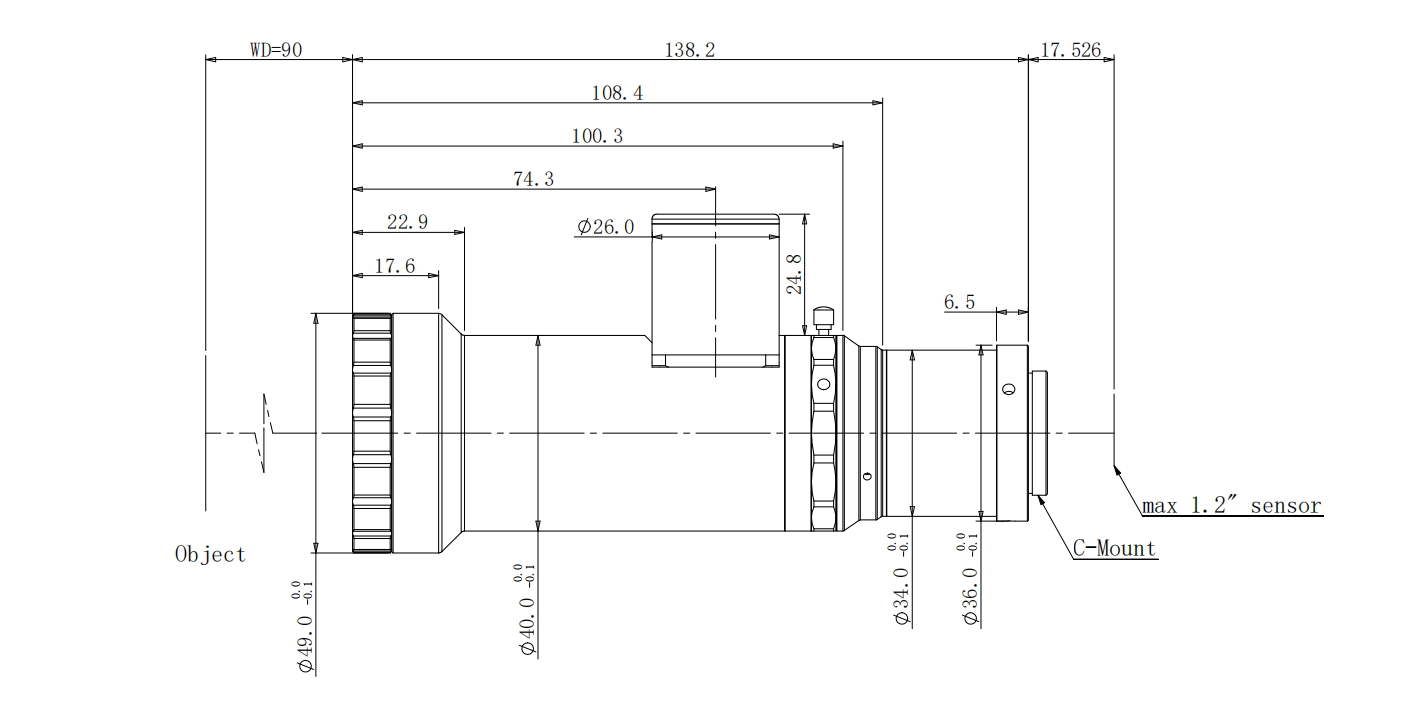

ZXCA121-22.2CL-G 尺寸图

资料下载

打开参数表pdf 下载3D图
