ZXCA121-20-G

ZXCA121-20-G

咨询本系列

ZXCA 高特性双侧远心镜头

型号规格

产品参数
型号ZXCA121-20-G
系列ZXCA
支持CCD尺寸(Φmm)20(1.2")
放大倍率β(x)1
物方工作距WD(mm)80
像方F/#5.3-32
物方景深DOF(mm)0.4-2.56
像方畸变(% max)0.045
物方远心度(° max)0.1
镜头总长(mm)149.6
镜头接口C
像方MTF30(lp/mm)171-32.5
数值孔径 NA0.095-0.0156
物方分辨率(μm)3.5-21.472

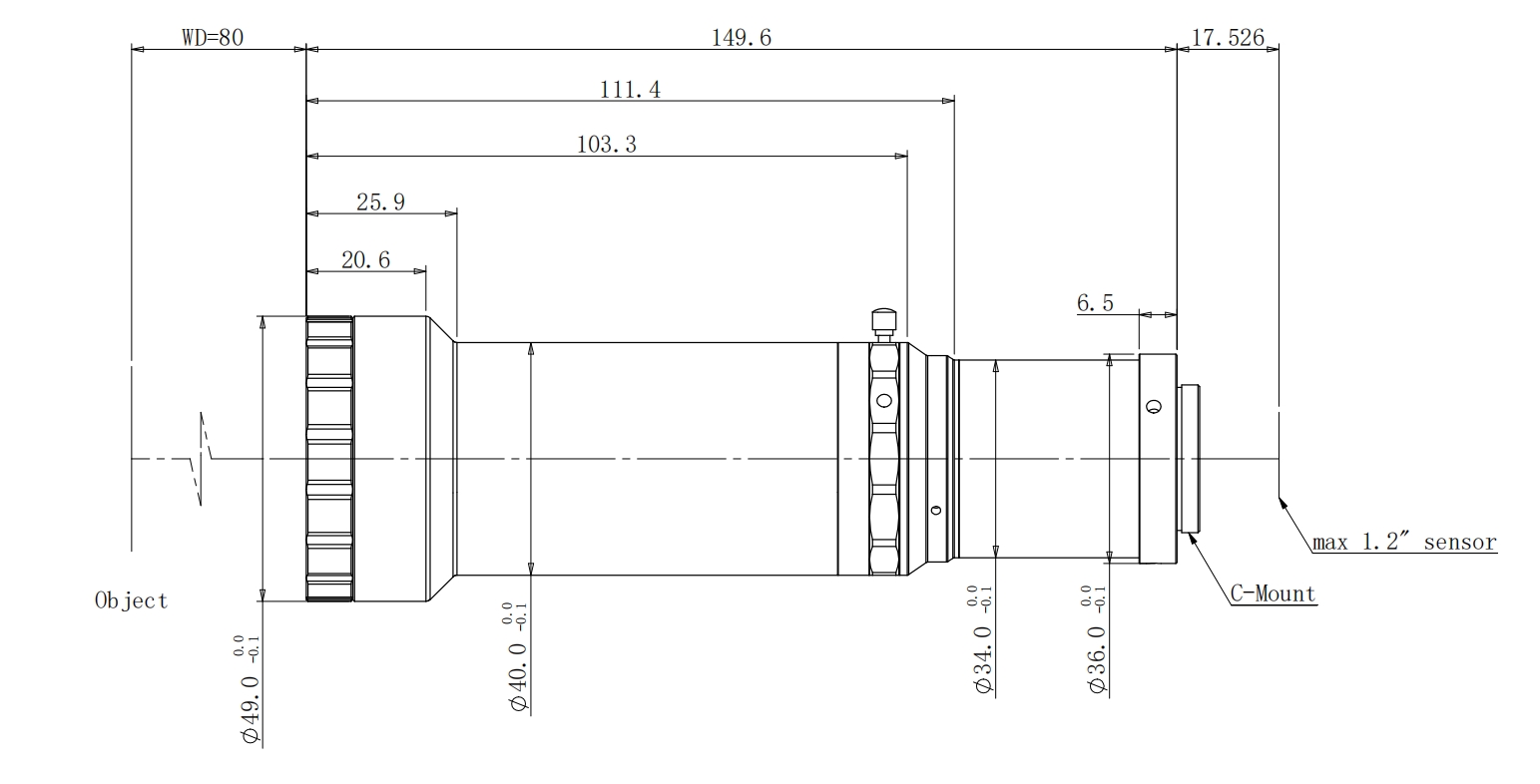

尺寸图

ZXCA121-20-G 尺寸图

资料下载

打开参数表pdf下载3D图
