ZXCA121-10C

ZXCA121-10C

咨询本系列

ZXCA 高特性双侧远心镜头

型号规格

产品参数

型号	ZXCA121-10C
系列	ZXCA
支持CCD尺寸(Φmm)	20(1.2")
放大倍率β(x)	2
物方工作距WD(mm)	63
像方F/#	6.6
物方景深DOF(mm)	±0.07@F6.6
镜头总长(mm)	179
镜头接口	C
像方MTF30(lp/mm)	>142
数值孔径 NA	0.15
像方畸变(% max)	<0.2
物方远心度(° max)	<0.1
物方分辨率(μm)	2.2

尺寸图

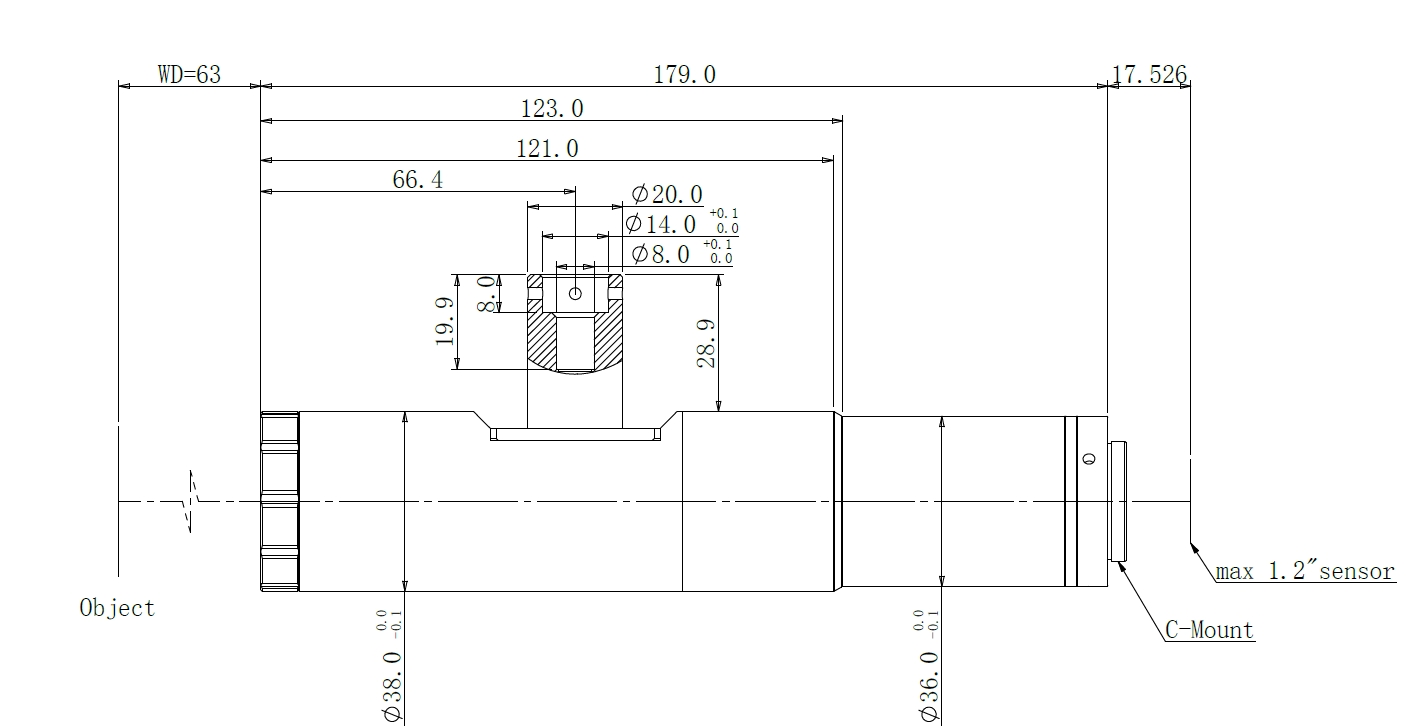

ZXCA121-10C 尺寸图

资料下载

打开参数表pdf 下载3D图
