Aries / Dhyana 等背照式 sCMOS，单光子级弱光定量

产品介绍

鑫图高灵敏度可见光系列以 Aries / Dhyana 背照式 sCMOS 为主：峰值 QE 可达 95%，读出噪声低至亚 e⁻ 级，覆盖 4 MP–36 MP 多种靶面。适合弱光荧光、单分子、超分辨与定量显微。

产品概述

背照式 sCMOS 在可见波段提供高 QE 与低噪声，是弱光科研成像的主力平台。

Aries 6504 Pro 等机型读出噪声可至 0.43 e⁻ 级
USB 3.0 / CXP / Camera Link 多种接口
多种接口与制冷方案，便于嵌入显微与束线平台

鑫图 · 型号核心性能

关键词

当前显示 18 / 18 条 · 点击表头可排序


Aries 6504 Pro	2048 (H) x 2048 (V)	99 fps@Sensitive；170 fps@Dynamic；297 fps@Speed	200nm-1100nm	95%	0.43 e-	≤ 0.01 e-/p/s@-20℃	91 dB@Sensitive mode	15 Ke-	黑白	12/16 bit	BSI sCMOS	13.3×13.3mm, 18.8mmø (1.2")	6.5 µm	卷帘，全局重置	风冷，水冷	USB 3.2 Gen 2 × 2, CoaXPress2.0	C Mount	查看 PDF
Aries 6504	2048 (H) x 2048 (V)	170 fps@Dynamic；297 fps@Speed	200nm-1100nm	95%	0.8 e-	≤ 0.01 e-/p/s@-20℃	86 dB@Dynamic mode	15 Ke-	黑白	12/16 bit	BSI sCMOS	13.3×13.3mm, 18.8mmø (1.2")	6.5 µm	卷帘，全局重置	风冷，水冷	USB 3.2 Gen 2 × 2, CoaXPress2.0	C Mount	查看 PDF
Aries 6504 LT	2048 (H) x 2048 (V)	100 fps@4.2 MP（A6504LT-F-10G Standard）；42 fps@Dynamic（5G）；80 fps@Dynamic（10G）	300nm-1000nm/200nm-1100nm	83%, 95%	0.8 e-	—	86 dB@Dynamic mode	15 Ke-	黑白	12/16 bit	BSI sCMOS	13.3×13.3mm, 18.8mmø (1.2")	6.5 µm	—	被动散热；A6504LT-F-10G 另支持风冷	CoaXPress2.0	C Mount	查看 PDF
Aries 6510	3200 (H) x 3200 (V)	83 fps@Dynamic HDR；150 fps@Speed；88 fps / 5.2 fps@Sensitivity	200nm-1100nm	95%	1.8 e-	1.3 e-/p/s@0℃；0.6 e-/p/s@-10℃	77 dB@Dynamic-HDR	13.7 Ke-	黑白	11/12/16 bit	BSI sCMOS	20.8×20.8mm, 29.4mmø (1.8")	6.5 µm	卷帘，全局重置	风冷，水冷	2 x 10 GigE	T / F / C Mount	查看 PDF
Aries 6506	2400 (H) x 2400 (V)	111 fps@Dynamic HDR；200 fps@Speed；117 fps / 6.9 fps@Sensitivity	200nm-1100nm	95%	1.8 e-	1.3 e-/p/s@0℃；0.6 e-/p/s@-10℃	77 dB@Dynamic-HDR	13.7 Ke-	黑白	11/12/16 bit	BSI sCMOS	15.6×15.6mm, 22.1mmø (1.4")	6.5 µm	卷帘，全局重置	风冷，水冷	2 x 10 GigE	C Mount	查看 PDF
Dhyana 400BSI V3	2048 (H) x 2048 (V)	高动态：43 fps@Camera Link / USB 3.0；高速：100 fps@Camera Link；60 fps@USB 3.0（12bit 固件）	200nm-1100nm	95%	1.1 e-	0.5 e-/p/s@-10℃	90 dB	45 Ke-	黑白	11/12/16 bit	BSI sCMOS	13.3×13.3mm, 18.8mmø (1.2")	6.5 µm	卷帘, 全局重置	风冷, 水冷	USB3.0, Camera Link	C-mount	查看 PDF
Aries 16	800（H）x 600（V）	60 fps@0.48 MP	200nm-1100nm	90.7%	0.9 e-	—	—	—	黑白	12/16 bit	BSI sCMOS	12.8 mm x 9.6 mm	16 µm	卷帘/全局重置	风冷 , 水冷	Camera Link	C - mount	查看 PDF
Dhyana 401A-G	2048 (H) x 2048 (V)	20 fps@4.2 MP	400nm-1000nm	58%	1.5 e-	—	—	—	黑白	12/16 bit	FSI sCMOS	22.5×22.5mm, 31.9mmø (2")	11 µm	卷帘	—	GigE	M42	查看 PDF
Dhyana 95 V2	2048 (H) x 2048 (V)	48 fps@4.2 MP	200nm-1100nm	95%	1.6 e-	—	—	—	黑白	12/16 bit	BSI sCMOS	22.5×22.5mm, 31.9mmø (2")	11 µm	卷帘	风冷, 水冷	USB3.0, Camera Link	C-mount / F-mount	查看 PDF
Dhyana 400D	2048 (H) x 2040 (V)	35 fps@16bit	400nm-1000nm	72%	2 e-	—	—	—	黑白	12/16 bit	FSI sCMOS	13.3×13.3mm, 18.8mmø (1.2")	6.5 µm	卷帘	风冷	USB3.0	C-mount	查看 PDF
Aries 1517	4116（H） x 4100（V）	4 fps	200nm-1000nm	92%	1.2 e-	0.023 e-/p/s@-40°C	94.7 dB@High Dynamic；80.6 dB@Standard Low Gain；81.9 dB@Standard High Gain	67 Ke-	黑白	14/16 bit	BSI sCMOS	61.74 mm x 61.5 mm	15 µm	卷帘	风冷，水冷	CoF, Camera Link	可定制	查看 PDF
Dhyana 400DC	2048 (H) x 2048 (V)	22 fps@4.2MP	400nm-1000nm	—	1.7 e-	—	—	—	彩色	16 bit	FSI sCMOS	13.3×13.3mm, 18.8mmø (1.2")	6.5 µm	卷帘	风冷	USB3.0	C-mount	查看 PDF
Dhyana 6060BSI	6144 (H) x 6144 (V)	26.4 fps@36 MP	200nm-1100nm	95%	3 e-	—	—	—	黑白	12/14/16 bit	BSI sCMOS	61.4×61.4mm, 86.9mmø (5.4")	10 µm	卷帘	风冷, 水冷	CoaXPress2.0	可定制	查看 PDF
Dhyana 4040BSI	4096 (H) x 4096 (V)	16.5 fps@CameraLink；9.7 fps@USB 3.0	200nm-1100nm	90%	2.3 e-	—	—	—	黑白	12/16 bit	BSI sCMOS	36.9×36.9mm, 52.1mmø (3.3")	9 µm	卷帘	风冷, 水冷	USB3.0, Camera Link	F-Mount / 可定制	查看 PDF
Dhyana 6060	6144 (H) x 6144 (V)	44 fps@36 MP	400nm-1000nm	72%	3 e-	—	—	—	黑白	12/14/16 bit	FSI sCMOS	61.4×61.4mm, 86.9mmø (5.4")	10 µm	卷帘	风冷, 水冷	CoaXPress2.0	可定制	查看 PDF
Dhyana 4040 V2	4096 (H) x 4096 (V)	16.5 fps@16 MP	400nm-1000nm	74%	3.6 e-	—	—	—	黑白	12/16 bit	FSI sCMOS	36.9×36.9mm, 52.1mmø (3.3")	9 µm	卷帘	风冷, 水冷	USB3.0, Camera Link	F-Mount / 可定制	查看 PDF
Dhyana 401D	4 MP, 2048 (H) x 2048 (V)	45 fps@4.2 MP	400nm-1000nm	72%	2.1 e-	—	—	—	黑白	8/12/16 bit	FSI sCMOS	13.3×13.3mm, 18.8mmø (1.2")	6.5 µm	卷帘	—	USB3.0	C-mount	查看 PDF
Dhyana 201D	2048 (H) x 1152 (V)	80 fps@2.3MP	400nm-1000nm	72%	2.1 e-	—	—	—	黑白	8/12/16 bit	FSI sCMOS	13.3×7.5mm, 15.3mmø (1")	6.5 µm	卷帘	—	USB3.0	C-mount	查看 PDF

经典案例

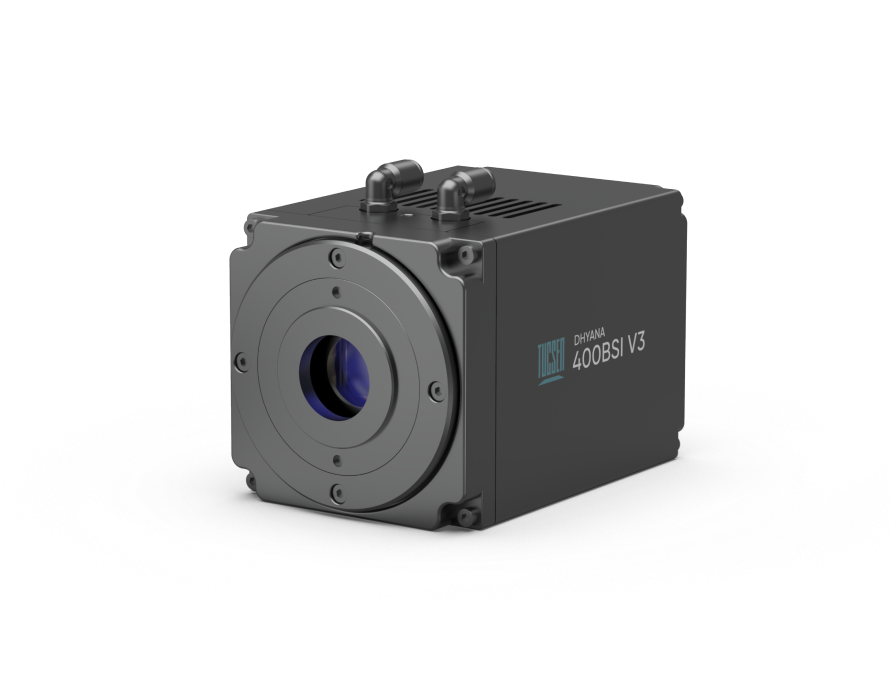

单分子定位显微（深度学习）

超分辨显微

单分子定位显微（深度学习）

Dhyana 400BSI 用于光谱单分子定位显微，同时获取空间位置与光谱信息。

阅读案例 →

转盘共聚焦系统整合

转盘共聚焦系统整合

400BSI V3 应用于北京艾锐科技商用转盘共聚焦显微系统。

阅读案例 →

偏振三维成像

偏振三维成像

Dhyana 95 V2 偏振成像系统研究探测器性能对三维重建精度的影响。

阅读案例 →

锶原子光晶格钟测试

锶原子光晶格钟测试

Aries 16 大像元背照 sCMOS 参与锶原子光晶格钟研究测试。

阅读案例 →

钙离子成像

钙离子成像

Dhyana 401D 在神经科学与细胞生理中的钙离子荧光成像应用。

阅读案例 →

冷原子光镊（量子科学）

冷原子光镊（量子科学）

Dhyana 400BSI V3 结合神经网络方法构建冷原子光镊实验平台。
