产品介绍

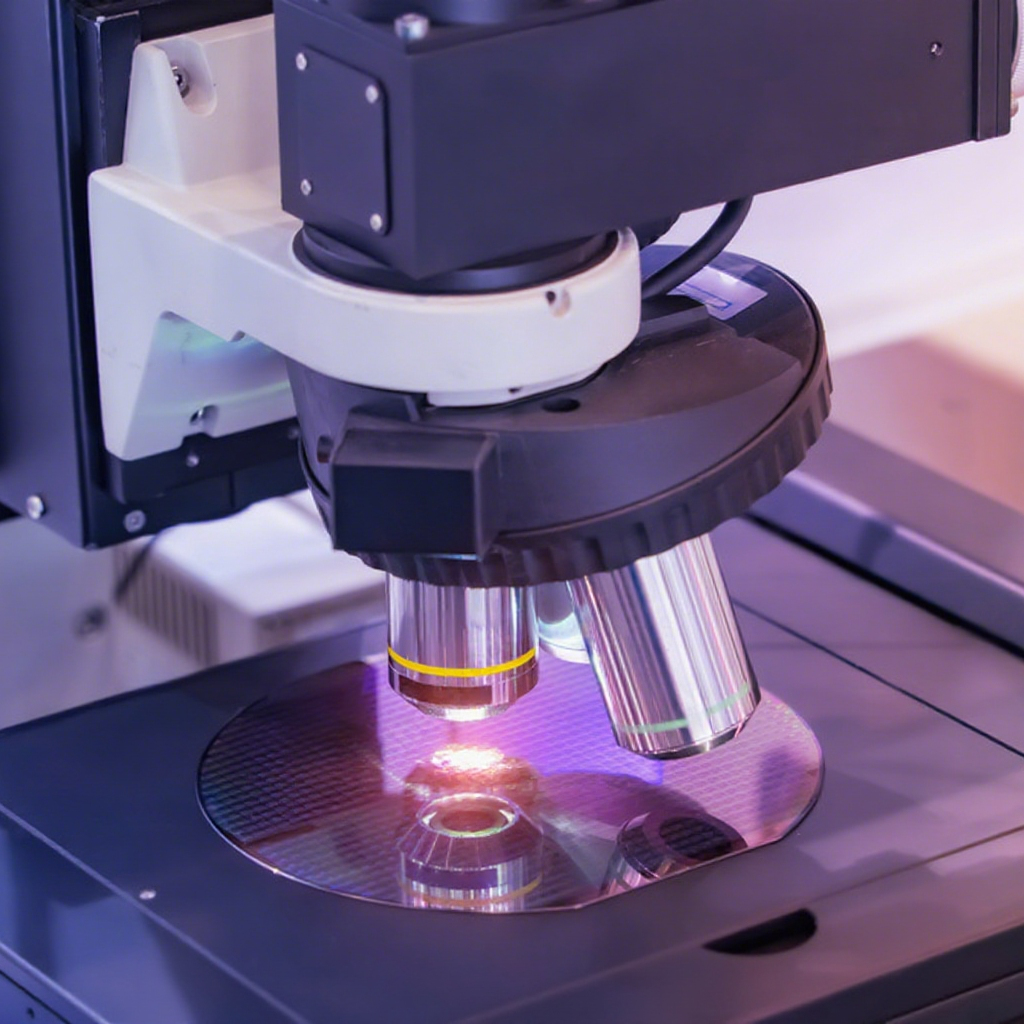

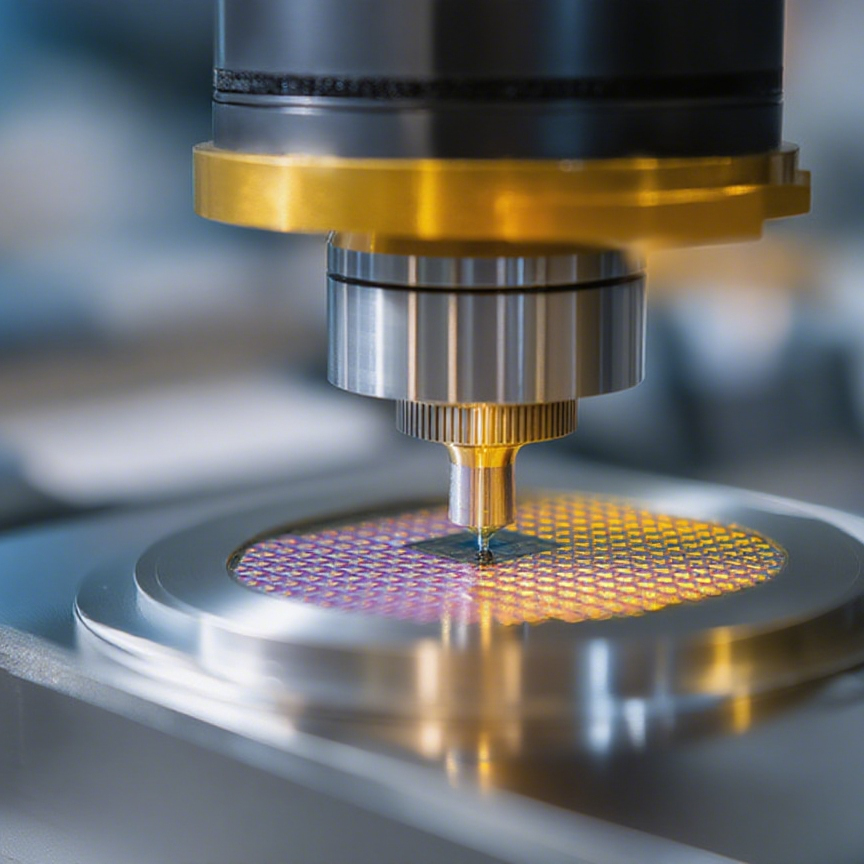

鑫图 TDI-sCMOS 线扫相机（Gemini / Dhyana 9KTDI 等）面向半导体、印刷与弱光线扫检测，行频可达 MHz 级。
产品概述
TDI 积分提升信噪比，配合 CXP / QSFP 高速接口满足产线节拍。
- 8208–16416 像素线长可选
- UV–NIR 高 QE 选项
- 风冷 / 水冷多种散热方案
鑫图 · 型号核心性能
当前显示 5 / 5 条 · 点击表头可排序
| Gemini 8KTDI LT | P1：8208x256; P2：8208x32 | 500 kHz@8bit；410 kHz@10bit；380 kHz@12bit | 300nm-1100nm/180nm-1100nm | 94.2%, 65.8% | 7.4 e- | 2000 e-/p/s@25℃（校正后） | — | — | 黑白 | 12 bit | BSI sCMOS TDI | 41.0×1.3mm, 41.1mmø (2.6") | 5 µm | Global | 风冷，自然散热 | CoaXPress2.0 | M58*0.75 | 查看 PDF |
| Gemini 8KTDI | P1：8208x256; P2：8208x32 | 1MHz@8/10bit；500 kHz@12bit | 300nm-1100nm/180nm-1100nm | 94.2%, 65.8% | 12.5 e- | 550 e-/p/s@10℃（校正后） | 62.8 dB@10 bit；67.6 dB@12 bit | 16.8 Ke- | 黑白 | 12 bit | BSI sCMOS TDI | 41.0×1.3mm, 41.1mmø (2.6") | 5 µm | Global | 风冷，水冷 | QSFP28(100G CoF)/ QSFP+(40G CoF) | M72x0.75，可定制 | 查看 PDF |
| Gemini 16KTDI | P1: 16416 pixels×256; P2: 16416 pixels×32 | 500 kHz@16K | 350nm-1100nm/180nm-1100nm | 94.2%, 70.76% | 12.1 e- | 2500 e-/p/s@30°C（校正后）；540 e-/p/s@10°C（校正后） | 67 dB@12 bit；63 dB@10 bit | 16 Ke- | 黑白 | 12 bit | BSI sCMOS TDI | 82.1×1.3mm, 82.1mmø (5.1") | 5 µm | Global | 热抽排，气冷 | QSFP28(100G CoF) | M90 / M95，可定制 | 查看 PDF |
| Dhyana 9KTDI Pro | 9072 ( H ) x 256 ( V ) | 299 kHz@12bit；600 kHz@10bit；600 kHz@8bit | 200nm-1100nm | 82%, 50%, 50% | 6.2 e- | — | 63.6 dB@10 bit，68 dB@12 bit | 14 Ke- | 黑白 | 8/10/12 bit | BSI sCMOS TDI | 45.4×1.3mm, 45.4mmø (2.8") | 5 µm | Global | 风冷，水冷 | QSFP+ | M72 / 可定制 | 查看 PDF |
| Dhyana 9KTDI | 9072 (H) x 256 (V) | 299 kHz@12bit；345 kHz@10bit；510 kHz@8bit | 200nm-1100nm | 38%, 51%, 82%, 38% | 6.2 e- | — | 63 dB@10 bit，66 dB@12 bit | 10 Ke- | 黑白 | 8/10/12 bit | BSI sCMOS TDI | 45.4×1.3mm, 45.4mmø (2.8") | 5 µm | Global | 风冷，水冷 | CoaXPress2.0 | M72 / 可定制 | 查看 PDF |
