Sweep+ 系列：棱镜式多传感器线阵扫描

产品概述

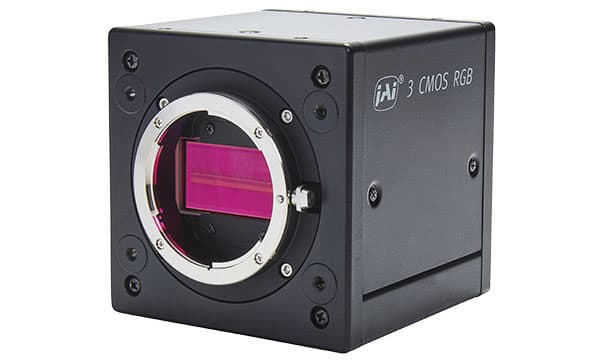

3/4 传感器棱镜线扫（RGB / NIR / SWIR）面向科研与高端 R&D 成像需求。棱镜线扫与多传感器面阵

棱镜式线阵可在高行频下保持波段对齐
面阵 Fusion / Apex 系列兼顾可见与 NIR 同步采集
相比高光谱，多光谱更强调特定波段组合与实时性
Sweep+ 三/四传感器棱镜线扫适合印刷、分选与遥感条带
Apex 三 CMOS 棱镜面阵提供真彩色与高帧率
Fusion 双传感器可见 + NIR 便于植被与材料区分

Sweep+ 型号规格汇总

关键词

分辨率

行频

颜色

像元

镜头接口

当前显示 14 / 14 条

点击表头执行排序


SW-2001Q-CL	2048 × 1 × 3	19kHz	color	JAI Sweep+	7µm	400–700nm	58 dB	Camera Link	0 to 50°C	M42 / F-Mount	8，10，12 bit	查看 PDF
SW-2001TCL	2048 × 1 × 3	19kHz	color	JAI Sweep+	7µm	400–700nm	—	Camera Link	0 to 50°C	M42 / F-Mount	8，10，12 bit	查看 PDF
SW-4000Q-10GE	4096 × 1 × 3	72kHz	color	JAI Sweep+	7µm	900–1700nm	—	10GigE	0 to 50°C	M42 / F-Mount	8，10，12 bit	查看 PDF
SW-4000Q-SFP	4096 × 1 × 3	97kHz	color	JAI Sweep+	7µm	900–1700nm	—	10GigE SFP+	0 to 50°C	M42 / F-Mount	8，10，12 bit	查看 PDF
SW-4000T-10GE	4096 × 1 × 3	97kHz	color	JAI Sweep+	7µm	400–700nm	—	10GigE	0 to 50°C	M42 / F-Mount	8，10，12 bit	查看 PDF
SW-4000T-MCL	4096 × 1 × 3	67.7kHz	color	JAI Sweep+	7µm	400–700nm	—	Camera Link	0 to 50°C	M42 / F-Mount	8，10，12 bit	查看 PDF
SW-4000T-SFP	4096 × 1 × 3	97kHz	color	JAI Sweep+	7µm	400–700nm	—	10GigE SFP+	0 to 50°C	M42 / F-Mount	8，10，12 bit	查看 PDF
SW-4010Q-MCL	4096 × 1 × 4	39kHz	color	JAI Sweep+	7µm	900–1700nm	—	Camera Link	0 to 50°C	M42 / F-Mount	8，10，12 bit	查看 PDF
SW-8000Q-10GE	8192 × 1 × 3	36kHz	color	JAI Sweep+	5µm	900–1700nm	—	10GigE	0 to 50°C	M42 / F-Mount	8，10，12 bit	查看 PDF
SW-8000T-10GE	8192 × 1 × 3	49kHz	color	JAI Sweep+	5µm	400–700nm	—	10GigE	0 to 50°C	M42 / F-Mount	8，10，12 bit	查看 PDF
LQ-201-CL	2048 × 1 × 4	33kHz	color	JAI Sweep+	7µm	400–1000nm	55 dB	Camera Link	0 to 50°C	M42 / F-Mount	8，10，12 bit	查看 PDF
LQ-401-CL	4096 × 1 × 4	18kHz	color	JAI Sweep+	7µm	400–1000nm	55 dB	Camera Link	0 to 50°C	M42 / F-Mount	8，10，12 bit	查看 PDF
LT-200-CL	2048 × 1 × 3	30kHz	color	JAI Sweep+	7µm	400–700nm	57 dB	Camera Link	0 to 50°C	M42 / F-Mount	8，10，12 bit	查看 PDF
LT-400-CL	4096 × 1 × 3	16kHz	color	JAI Sweep+	7µm	400–700nm	55 dB	Camera Link	0 to 50°C	M42 / F-Mount	8，10，12 bit	查看 PDF

成像原理与选型

多光谱相机说明

JAI 多光谱相机采用棱镜分光或多传感器同光路结构，把同一视场分配到不同光谱通道。与普通 Bayer 彩色相机相比，它可以减少插值带来的颜色串扰；与高光谱相机相比，它聚焦少数关键波段，更适合在线检测、同步测量和实时分选。

棱镜分光与真同步

同一目标、同一时刻、多通道采集

Sweep+ 与 Apex 通过棱镜把入射光分到多个传感器，RGB、NIR 或 SWIR 通道保持几何对齐。
对高速运动目标，棱镜方案比多台相机拼装更容易保证曝光同步和空间配准。
Apex 面阵适合静态或间歇拍摄场景；Sweep+ 线扫更适合传送带、卷材和连续扫描。

和高光谱的选型区别

固定波段优先实时性，连续光谱优先材料识别

多光谱适合已知特征波段，例如 RGB+NIR 的植被指数、印刷分色、异物分选与表面缺陷增强。
高光谱覆盖更多连续波段，适合未知材料识别、谱库匹配和实验室分析，但数据量与系统复杂度更高。
如果目标是产线节拍和稳定判别，通常先评估多光谱；如果需要建立材料光谱模型，再考虑高光谱。

经典案例

印刷与分色

高速线扫多波段对齐，用于印刷质量与回收分选。

遥感与农业

RGB+NIR 同步获取 NDVI 等指数。
