配件 · 标定板

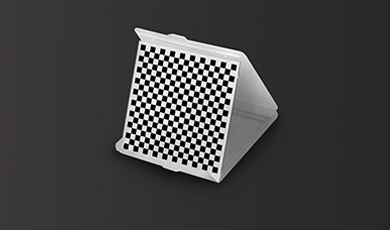

玻璃 / 陶瓷标定板
Halcon · 棋盘格 · 圆点 · USAF 1951
用于标定图像系统；玻璃光刻与陶瓷漫反射工艺，单图案物理误差 ≤1 μm；材质含玻璃、石英、陶瓷、菲林、相纸、金属基材，尺寸与图形可订制。
玻璃 / 陶瓷标定板 · 规格
用于标定图像系统，为高精度定位、测量、检测所必备；玻璃光刻与陶瓷漫反射工艺，单图案物理误差 ≤1 μm，相邻图案 ±1 μm。
14 / 14 条
| 系列 | 型号 | 规格 |
|---|---|---|
| Halcon 标定板 | CHG-038-3.0 | 外形 38×38 mm；有边框图形 25.6×25.6 mm；圆点 Ø1.5 mm；中心距 3.0 mm |
| Halcon 标定板 | CHG-050-4.0 | 外形 50×50 mm；有边框图形 34×34 mm；圆点 Ø2.0 mm；中心距 4.0 mm |
| Halcon 标定板 | CHG-076-6.0 | 外形 76×76 mm；有边框图形 51×51 mm；圆点 Ø3.0 mm；中心距 6.0 mm |
| Halcon 标定板 | CHG-100-8.0 | 外形 100×100 mm；有边框图形 68×68 mm；圆点 Ø4.0 mm；中心距 8.0 mm |
| 棋盘格标定板 | CTG-038-0.2 | 外形 38×38 mm；图形 20.6×20.6 mm；方块 0.2 mm |
| 棋盘格标定板 | CTG-050-0.5 | 外形 50×50 mm；图形 25.5×25.5 mm；方块 0.5 mm |
| 棋盘格标定板 | CTG-076-1.0 | 外形 76×76 mm；图形 51×51 mm；方块 1.0 mm |
| 棋盘格标定板 | CTG-100-2.0 | 外形 100×100 mm；图形 74×74 mm；方块 2.0 mm |
| 圆点标定板 | CDG-038-0.2 | 外形 38×38 mm；图形 20×20 mm；圆点 Ø0.1 mm；中心距 0.2 mm |
| 圆点标定板 | CDG-050-0.5 | 外形 50×50 mm；图形 25×25 mm；圆点 Ø0.25 mm；中心距 0.5 mm |
| 圆点标定板 | CDG-076-1.0 | 外形 76×76 mm；图形 51×51 mm；圆点 Ø0.5 mm；中心距 1.0 mm |
| 圆点标定板 | CHG-100-8.0 | 外形 100×100 mm；图形 74×74 mm；圆点 Ø1.0 mm；中心距 2.0 mm |
| USAF 1951 | CUG-050-0 | 外形 50×50 mm；最大组 0 组 |
| USAF 1951 | CUG-076-2 | 外形 76×76 mm；最大组 -2 组 |
